检测原理

准静态法的测试原理是依据正压电效应，在压电振子上施加一个频率远低于振子谐振频率的低频交变力，产生交变电荷。当振子在没有外电场作用，满足电学短路边界条件，只沿平行于极化方向受力时，压电方程可简化为：

公式中：

D₃——电位移分量，C/m²；

T₃——纵向应力，N/m²；

d₃₃——纵向压力应变常数，C/N或m/V；

Q——振子释放的压电电荷，C；

F——纵向低频交变力，N。

如果将一被测振子与一已知的比较振子在力学上串联，通过以施力装置内的电磁驱动器产生低频交变力并施加到上述振子（见图1），则被测振子所释放的压电电荷Q₁在其中并联电容器C₁上建立起电压V₁；而比较振子所释放的压电电荷Q₂在C₂上建立起电压V₂。

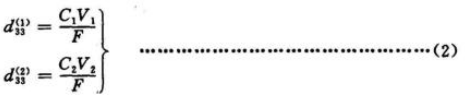

由公式（1）可得到：

公式中：C₁=C₂＞C^T（振子自由电容）。公式（2）可进一步化为：

公式（3）中比较振子的d₃₃⁽²⁾值是给定的，V1和V2可测定，即可求得被测振子的d₃₃⁽¹⁾值。如果将V1和V2经过电子线路处理后，就可直接得到被测振子的纵向压电应变常数d33的准静态值和极性。

检测条件

测试设备：

检测参数：d₃₃

测量范围：（10~1000）×10^-12C/N

测量精度：±2%

交变力频率范围：100Hz

样品尺寸

推荐样品尺寸：φ10mm×5mm

试样质量：＜100g

试样电容：0.01μF

试样的两个主平面上被覆金属层作为电极，沿厚度方向进行极化处理，极化后存放时间应不小于2小时。（佰力博科技含有被电极服务）

检测标准

1、GB3389.4-82《压电陶瓷材料性能测试方法 纵向压电应变常数d33的静态测试》

2、GB/T3389.5-1995《压电陶瓷材料性能测试方法 圆片厚度伸缩振动模式》

3、GB1/T3389.4-1982《压电陶瓷材料性能测试方法 柱体纵向长度伸缩振动模式》

4、GB/T 3389.7-1986《压电陶瓷材料性能测试方法 强场介电性能的测试》

5、GB/T3389.8-1986《压电陶瓷材料性能测试方法 热释电系数的测试》

检测结果

数据结果将以图形和TXT文本形式呈现
