检测原理

在纵向长度伸缩振动模式中，激励电场平行于弹性波的传播方向，弹性刚度（或柔顺）常数与机电耦合效应相关，包含基波及高次谐波的等效电路见图1；在基波谐振频率附近，有机械损耗时的等效电路见图2.

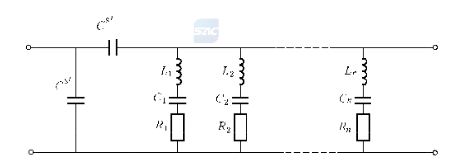

C^s'，——C^s'——部分受夹电容；                                                                                      图1基波及高次谐波振动，有机械损耗时试样的等效电路

C₁、C₂····C_n——动态电容；

L₁、L₂ ····L_n——动态电感；

R₁、R₂····R_n——动态电阻。

C₁——动态电容；                                                                                                                 图2基波谐波频率附近，有机械损耗时试样的等效电路

C₀——动态电感；

L1——动态电阻；

R1—动态电感。

在基波附近，导纳用公式（11）表示为

式中

Y——导纳的数值，单位为西门子（S）；

C^T——自由电容的数值，单位为法拉（F）；

f_{p——并联谐振频率的数值，单位为赫兹（Hz）；}

_{f——任一频率的数值，单位为赫兹（Hz）；}

_{k33——纵向几点耦合系数。}

检测条件

测试设备：DMS1000高温介电阻抗温谱仪

检测参数：N₃、V₃^D、ε_r3^T、k₃₃、Q_m、d₃₃、g₃₃、S₃₃^D、S₃₃^E

温度区间：-150℃~450℃、RT~1000℃、RT~1650℃

频率范围：100Hz~30MHz

温度偏差：±1℃

升降温速率：1℃/min~10℃/min

样品尺寸

推荐样品尺寸（圆柱）：φ6mm×15mm

推荐样品尺寸（方柱）：6mm×6mm×20mm

试样的两端面上应全部涂覆金属电极层，沿长度方向进行极化处理，极化后存放时间应不小于72小时。（佰力博科技含有被电极服务）

检测标准

1、GB/T 3389.1-2008《压电陶瓷材料性能测试方法 性能参数的测试》

检测结果

数据结果将以图形和TXT文本形式呈现
