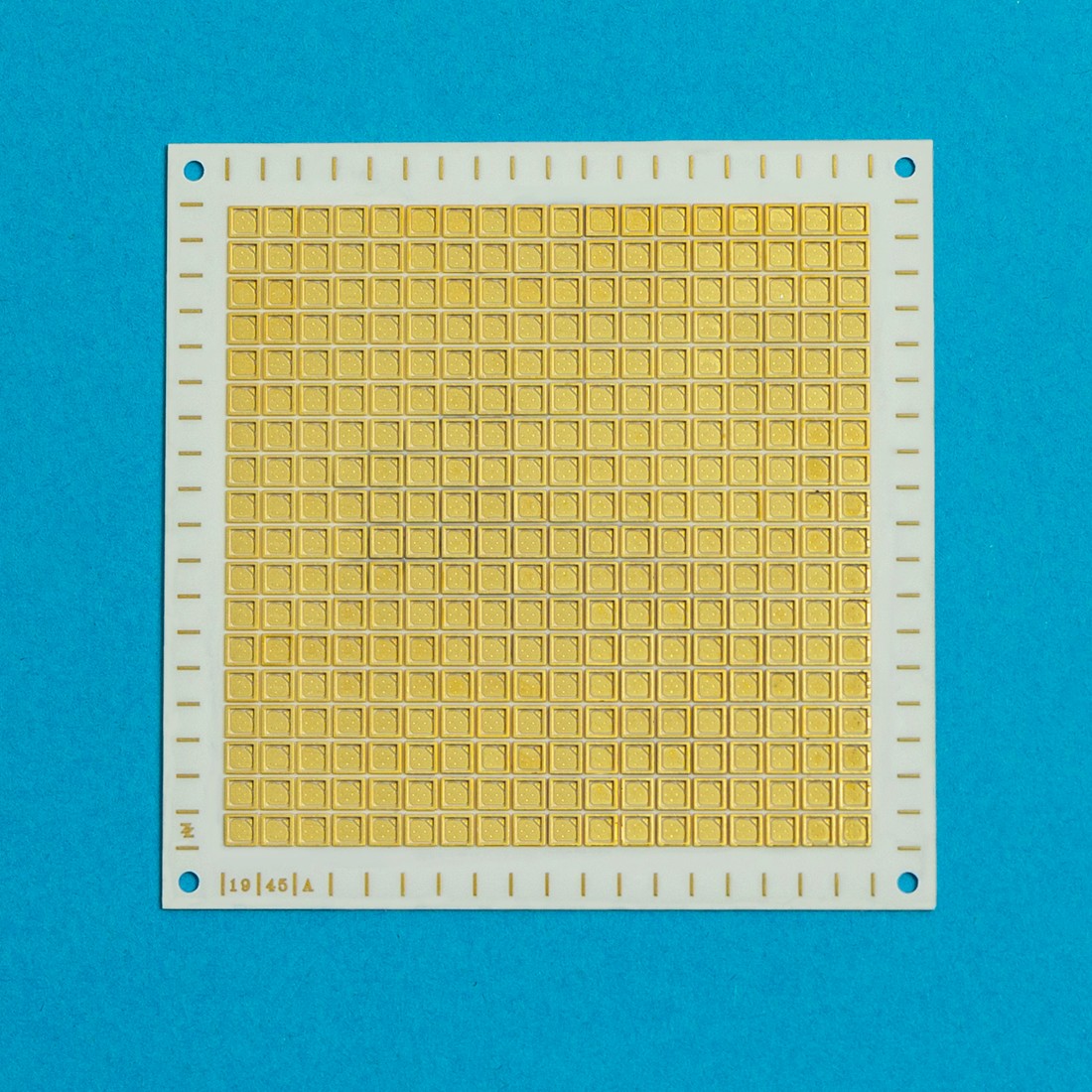

随着5G通信、半导体制造等高频领域的快速发展，氧化铝陶瓷基板凭借优异的绝缘性、热稳定性和机械强度，成为电子器件封装的核心基材。介电性能作为其关键指标，直接决定器件的信号传输效率、能耗控制及可靠性，因此精准开展介电测试，对推动氧化铝陶瓷基板的技术升级与应用落地具有重要意义。

氧化铝陶瓷基板介电测试是通过专业设备与标准化流程，对其介电常数、介电损耗角正切、介电强度等核心参数进行精准表征的过程。其中，介电常数反映材料极化能力，直接影响高频器件的谐振频率与信号匹配度；介电损耗角正切衡量电能损耗，低损耗是高频场景的核心要求；介电强度则体现材料抗电击穿能力，决定基板在高压环境下的安全稳定性。

测试过程需遵循严格的标准与规范，确保测试结果的准确性与可比性。测试前需对样品进行预处理，去除表面杂质与缺陷，采用精密测厚仪确认样品尺寸，为参数计算提供精准依据。测试中根据应用场景选择适配设备，低频段采用阻抗分析仪测量介电常数与损耗，高频段则借助网络分析仪，通过散射参数计算复介电常数，高温环境下需搭配高温介电测试系统开展特性分析。

不同纯度的氧化铝陶瓷基板，其介电性能存在显著差异。例如96%氧化铝基板介电常数约为9.2-9.5，而99.5%高纯基板可达10.1-10.5，介电损耗则随纯度提升而降低，99.5%基板的介电损耗可低至0.0001。这种差异为不同场景选型提供了依据，普通电子器件可选用低成本的96%基板，而高频通信、航空雷达等高端领域则需采用高纯基板以保障性能。
佰力博检测承接各类陶瓷基板介电测试（介电常数、介电损耗、介电强度等精准测试。）

介电测试不仅是质量管控的关键手段，更是技术优化的重要支撑。通过测试可分析烧结工艺、掺杂改性等因素对介电性能的影响，例如添加复合烧结助剂可在降低烧结温度的同时，提升介电性能与材料致密性。同时，测试结果能为基板的应用适配提供数据支撑，避免因介电参数不匹配导致器件性能衰减、寿命缩短等问题。

当前，随着6G、太赫兹技术的兴起，对氧化铝陶瓷基板介电性能的要求不断提升，介电测试技术也在向高精度、宽频段、智能化方向发展。精准的介电测试，既能推动氧化铝陶瓷基板产业的规范化发展，也能为高端电子器件的创新提供核心保障，助力我国电子信息产业向高质量方向迈进。
