陶瓷基板介电温谱测试（Dielectric Temperature Spectrum Test）是材料科学与电子工程领域的一项核心技术。它不仅揭示了陶瓷材料内部的极化与微观结构特性，更是高频电子器件设计与可靠性保障的“健康体检”。
一、测试原理：捕捉电场与温度的互动
介电温谱测试的核心在于测量陶瓷材料在不同温度和频率下对电场的响应。其具体原理主要涉及以下几个方面：
1、平行板电容法（最常用）‍：
原理：将陶瓷基板切成薄片，并在其两面镀上银电极，构成一个“平行板电容器”。当施加一个小幅度的交流电压（如10mV）时，材料会产生极化反应，导致电容值的变化。通过测量该电容值（即介电常数）以及电流与电压之间的相位差（即介电损耗），即可反映材料的电学性能。
方程：介电常数与材料的极化能力正相关；而介电损耗则反映了极化过程中的能量损失（如电荷移动或热运动导致的摩擦）。

2、高频谐振法：
原理：对于高频应用（如5G/6G天线），传统的低频测试已无法准确反映性能。此时，仪器会在高频（MHz到GHz级别）下激励样品，通过测量其谐振频率的偏移来计算出介电常数。
3、温度控制与扫描：

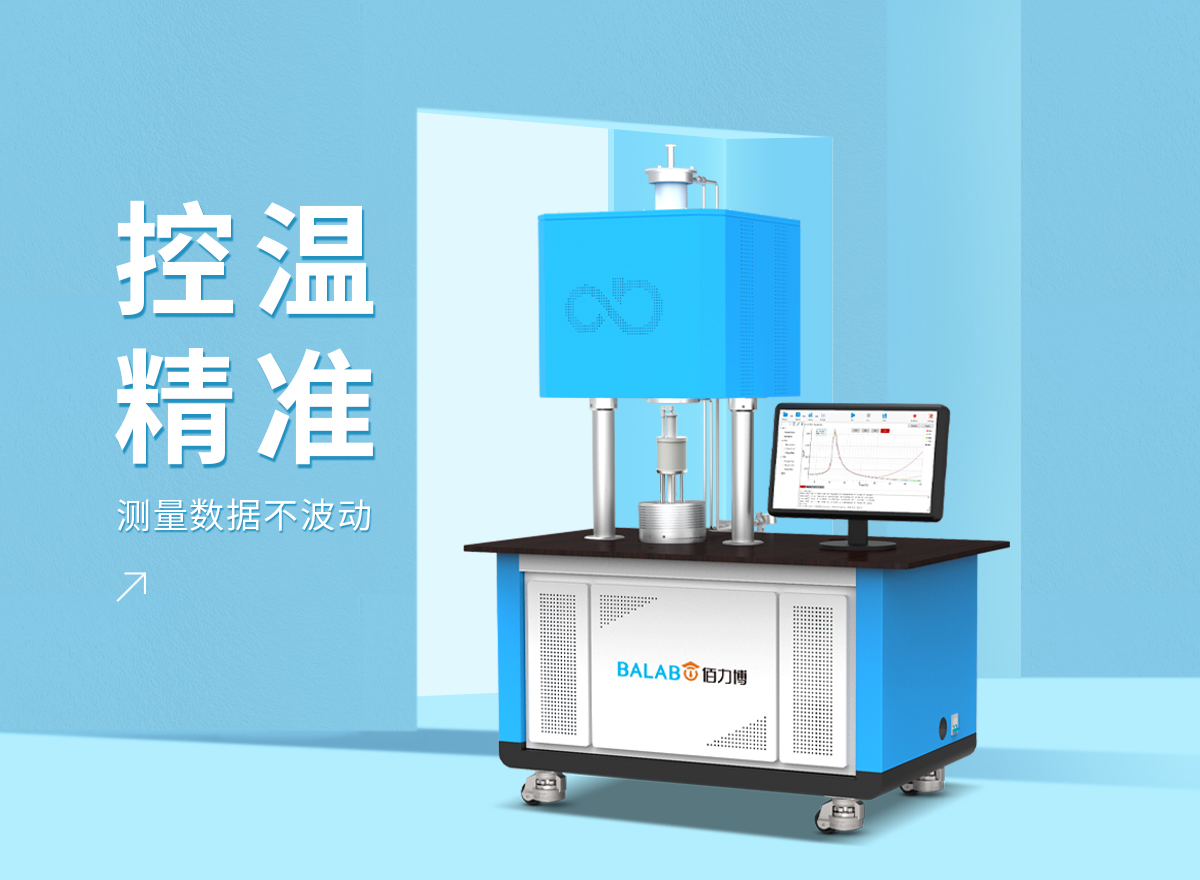

原理：样品被放置在精密的温控箱内（通常可覆盖-160℃到1600℃的宽范围），并以恒定速率（如3℃/min）升温或降温。仪器会在每个温度点（或每隔一定时间）记录下和的值。
结果：最终生成的曲线（即“温谱图”）清晰地展示了参数随温度变化的趋势。例如，在居里点（Curie Point）附近，某些陶瓷的介电常数会出现显著的峰值。

陶瓷基板介电温谱测试是一种“温度密码”破解技术。它通过精密的电学测量，帮助我们看清陶瓷材料在“冷热”考验下的真实面目，确保它们在高频电子世界中既“聪明”（高介电常数），又“稳健”（低损耗），从而驱动整个电子产业链的创新与可靠运行。
